【環(huán)氧涂料】不斷進步，更上一層樓一種新型助劑可同時提高多個關鍵的性能
摘要：為同時提高雙組分環(huán)氧涂料的多個關鍵性能，研發(fā)出一種新型助劑。使用該助劑，柔韌性、附著性和耐腐蝕性都有所提高。在活化期和固化速度之間的平衡也有所改善。
柔韌性和附著力得到改善
使用醋酸丁酯和二甲苯的樣品抗沖擊試驗結果見表3所示。使用醋酸丁酯作為溶劑的抗沖擊試驗結果的照片如圖5所示。這種方法可記錄的最大沖擊值為160 in.ld。盡管不含助劑已固化的環(huán)氧樹脂涂層樣品的沖擊記錄為小于6 in · ld，且發(fā)脆，但使用了15%和30%助劑的樣品，其抗沖擊性大大地提高了。

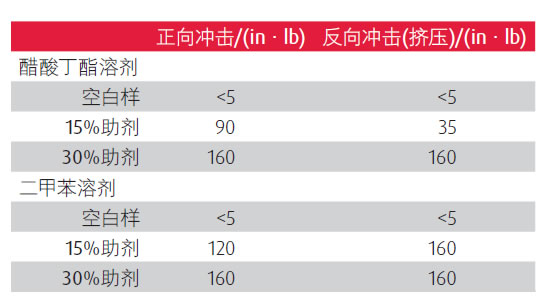

表3 樣品的抗沖擊性
圖5 含有醋酸丁酯溶劑樣品的抗沖擊性檢測結果(英寸·磅)
錐軸棒彎曲柔韌性是指涂膜伸長及附著在底材上的能力。錐軸棒彎曲試驗結果如表4所示。增加助劑量可以大大提高柔韌性，同時保持在冷軋鋼板上的附著力。這一點是可以實現的，因為助劑分子主鏈上植入了特殊官能團。如表5所示，增加助劑可以提高涂層的附著力。這和預期結果一樣，因為在抗沖擊試驗和錐軸棒彎曲試驗中也可看出涂層對底材的附著力也有所增強。

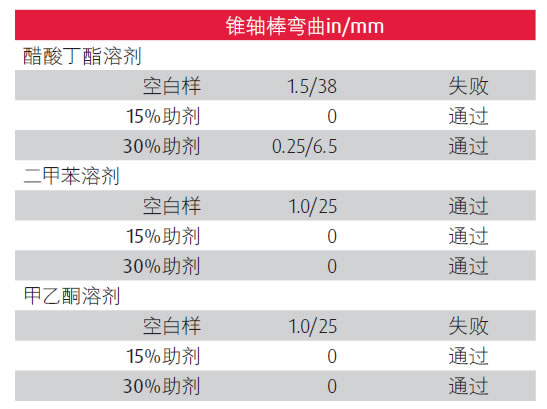

表4 錐軸棒彎曲檢測結果

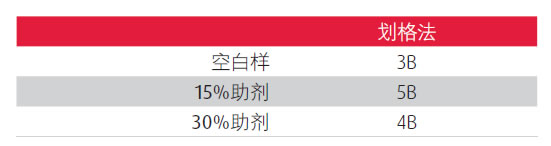

表5 以醋酸丁酯作為溶劑，劃格法附著力結果
本文系作者授權中國涂料網發(fā)表，并經中國涂料網編輯，未經允許不得轉載，如需轉載請聯系chinacoatingnet@vip.163.com
