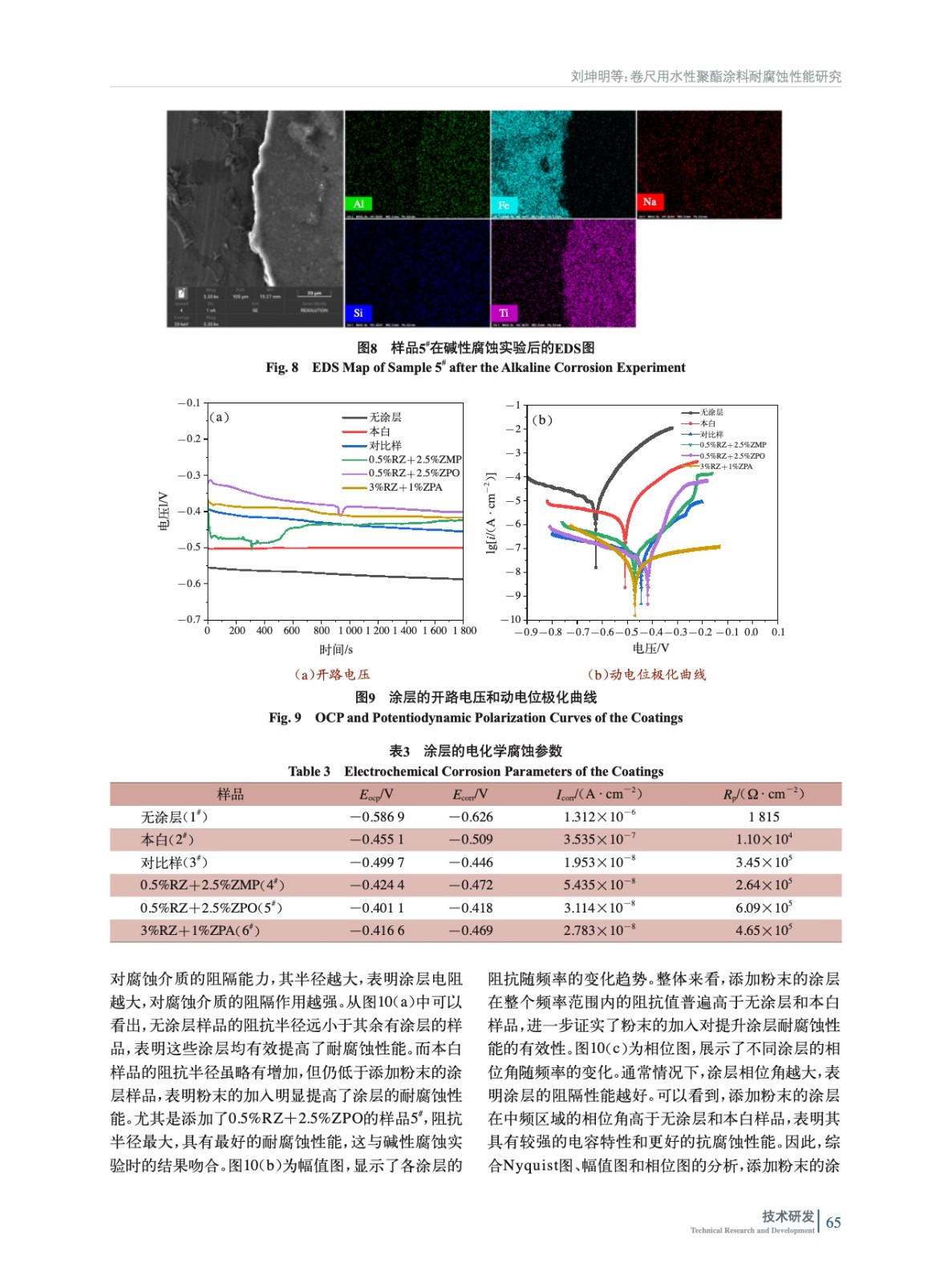

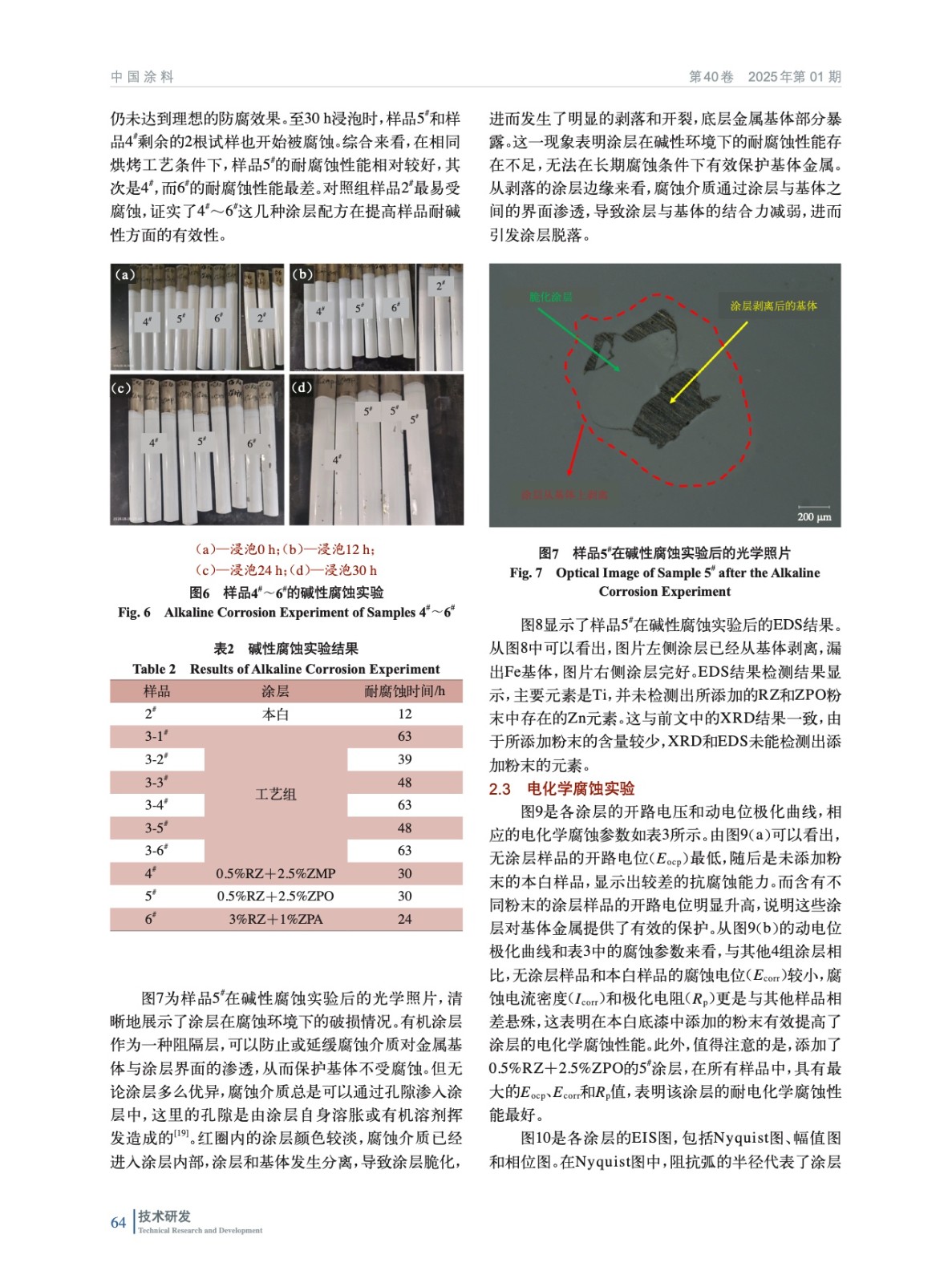

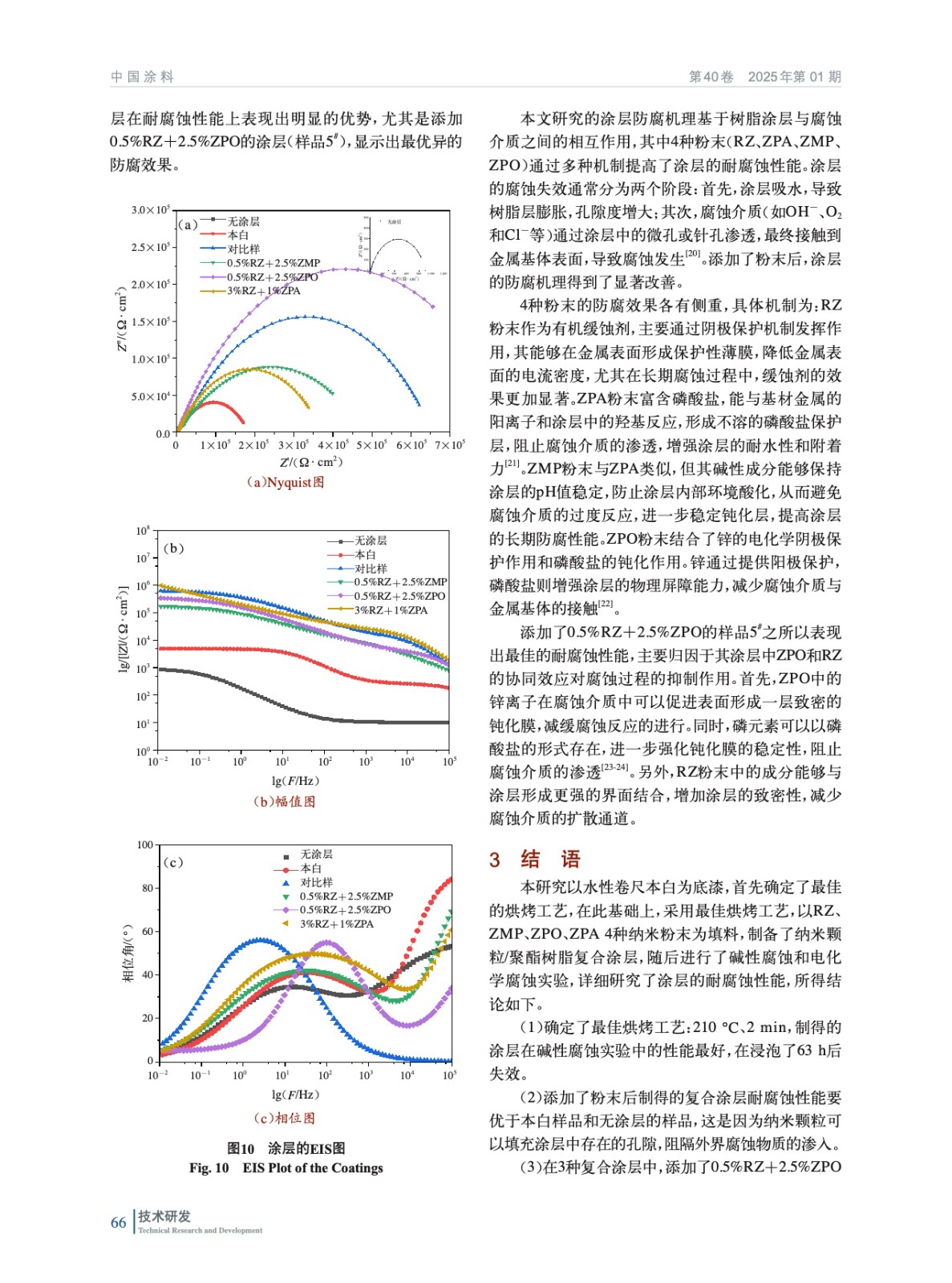

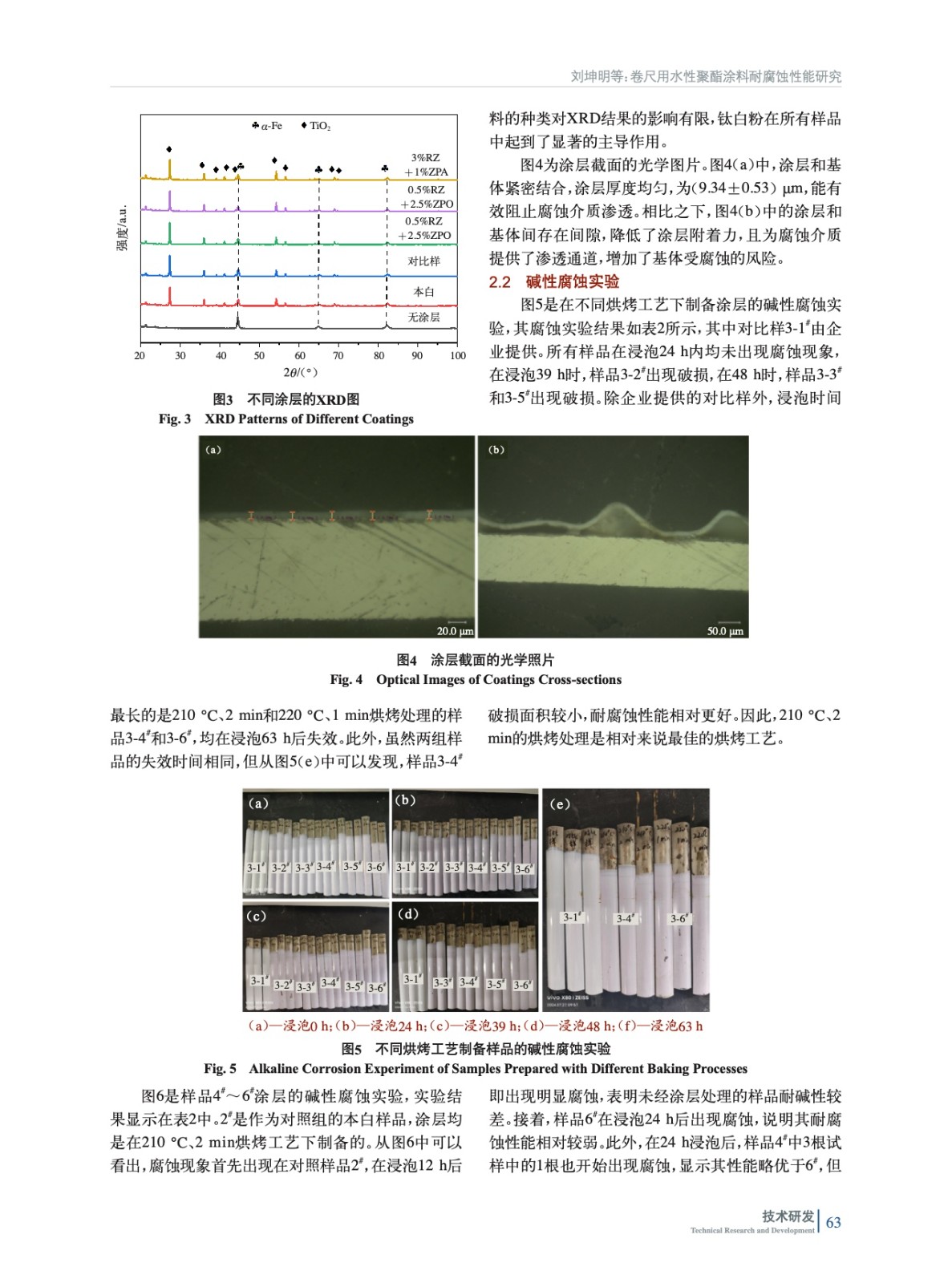

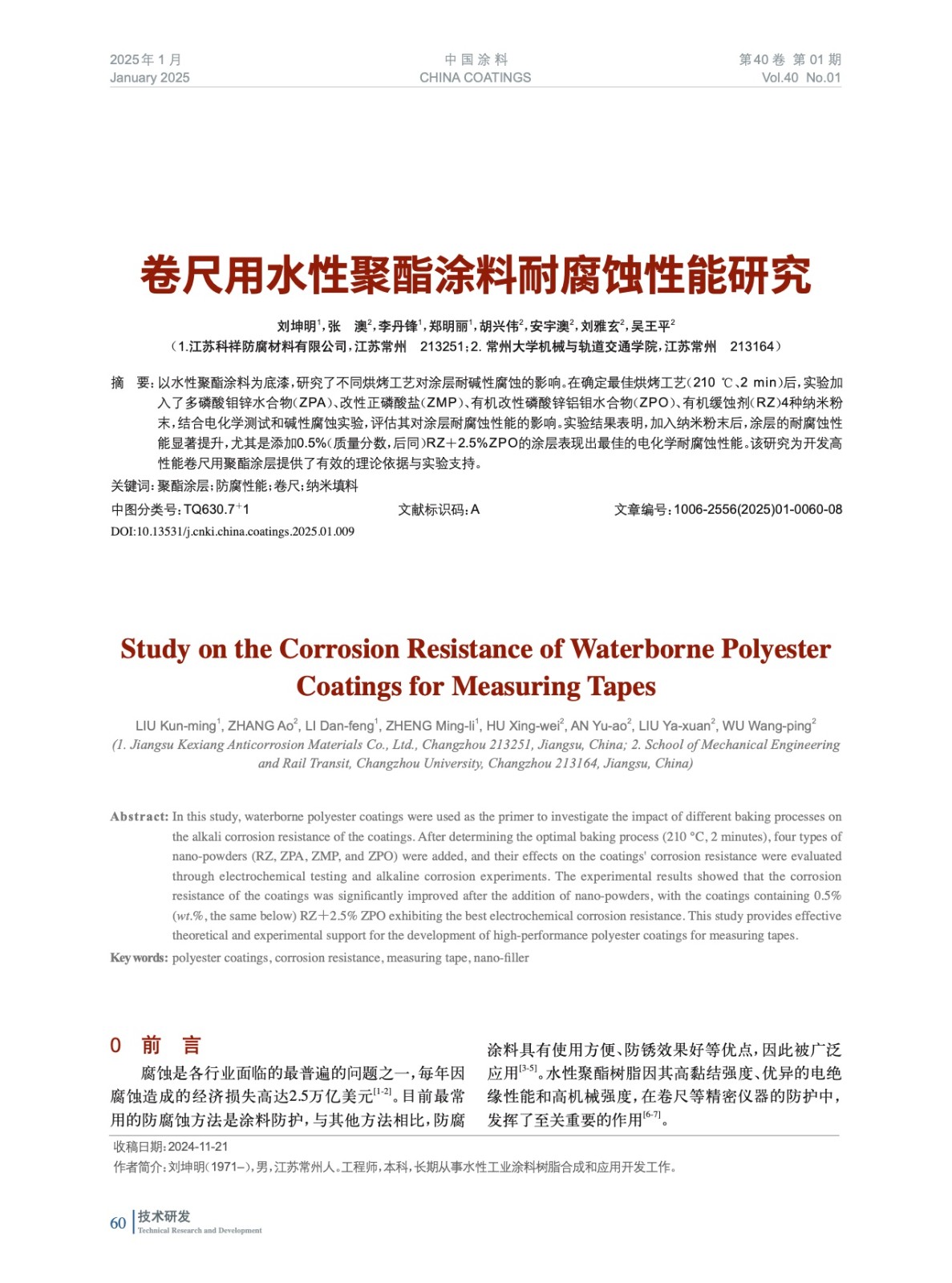

摘要：以水性聚酯涂料為底漆，研究了不同烘烤工藝對涂層耐堿性腐蝕的影響。在確定最佳烘烤工藝（210 ℃、2 min）后，實(shí)驗(yàn)加入了多磷酸鉬鋅水合物（ZPA）、改性正磷酸鹽（ZMP）、有機(jī)改性磷酸鋅鋁鉬水合物（ZPO）、有機(jī)緩蝕劑（RZ）4種納米粉末，結(jié)合電化學(xué)測試和堿性腐蝕實(shí)驗(yàn)，評估其對涂層耐腐蝕性能的影響。實(shí)驗(yàn)結(jié)果表明，加入納米粉末后，涂層的耐腐蝕性能顯著提升，尤其是添加0.5%（質(zhì)量分?jǐn)?shù)，后同）RZ＋2.5%ZPO的涂層表現(xiàn)出最佳的電化學(xué)耐腐蝕性能。該研究為開發(fā)高性能卷尺用聚酯涂層提供了有效的理論依據(jù)與實(shí)驗(yàn)支持。
